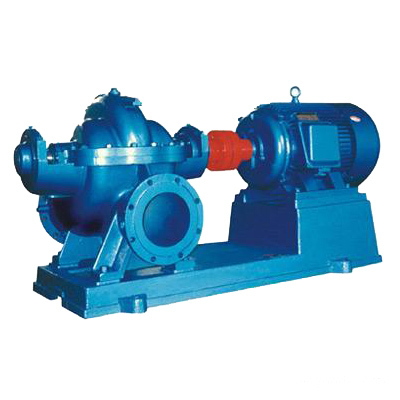

本系列泵的吸入口和吐出口均在水泵轴心线下方，呈水平方向，并与轴线垂直。泵壳中开，泵盖用螺栓、定位销固定在泵体上，无需拆卸管路及原动机即可检修。泵的主要零件有泵体、泵盖、叶轮、轴、双吸密封环、轴套和轴承等。

１、泵体、泵盖为铸铁制成，它们共同构成叶轮的工作室。泵体进出水法兰盘上有安装真空计和压力表的管螺孔，管径最低处有放水的管螺孔。

２、叶轮为双侧进水，其形状对称，出厂时经静平衡试验。用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整。

３、轴承采用两个单列向心球轴承，用油脂润滑。

４、轴封采用软填料密封，水泵工作时少量高压水通过中开面止的梯形凹槽流入填料腔，起水封作用。填料的松紧程度，以液体能滴滴渗出为准。

５、泵的转向：从驱动端看，水泵轴为顺时针方向旋转。根据需要也可生产逆时针旋转的泵，订货时应特殊提出。

  装配与拆卸

1 、SH型双吸中开泵装配转子部件：依次将叶轮、轴套、轴套螺母、填料套、填料环、填料压盖，挡水圈、轴承部件装在泵轴上，并套上双吸密封环，然后装上联轴器。

2、将SH型双吸中开泵转子部件装在泵体上，调整叶轮的轴向位暈到两侧双吸密封环的中间加以固定，将轴承体压盖同固定螺钉紧固。

3、SH型双吸中开泵装上填料，放好中开面纸垫，盖上泵盖打紧螺尾柱销后，拧紧泵盖螺母，最后装上墳料压盖。但不要将填料压得太紧，填料过紧会使轴套发热，耗费功率较大，也不要压得太松，过松会使液体渗漏大，水泵效率降低。

装配完成后，用手转动泵轴，没有擦碰现象，转动比较轻滑均勻即可，拆卸可按上述装配顺序相反地进行。
